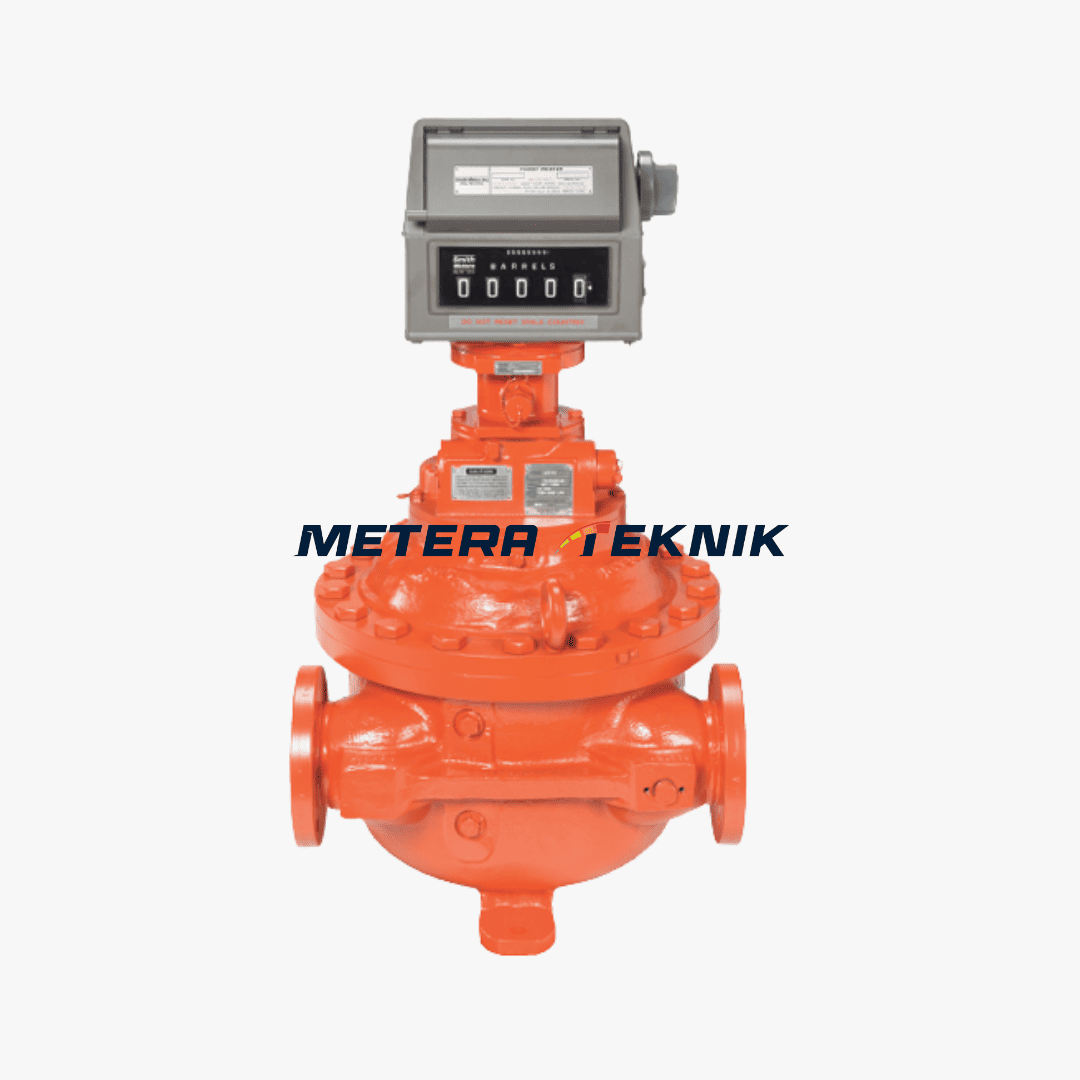

Flow Meter Smith 3 Inch Type E3
Product information
Smith Meter E3 adalah positive displacement (PD) meter berukuran 3 inci dengan tipe rotary vane dan konstruksi double-case yang tangguh. Meter ini dirancang secara khusus untuk aplikasi yang membutuhkan tingkat akurasi tinggi, seperti pada proses blending, batching, dispensing, dan custody transfer di berbagai industri. Prinsip kerja rotary vane yang dikombinasikan dengan desain nozel inlet dan outlet yang unik mampu meminimalkan penurunan tekanan, sehingga mengurangi selip dan memaksimalkan presisi pengukuran fluida.
Dengan jalur aliran yang ramping (streamlined flow path), Smith Meter E3 tidak hanya memastikan low pressure drop, tetapi juga menjamin masa pakai yang panjang. Didukung oleh komponen internal yang kokoh, low-friction ball bearings, dan fixed cam-type timing, meter ini memberikan akurasi yang berkelanjutan dan registrasi yang akurat. Ini adalah pilihan tepat untuk kontrol inventaris cairan industri seperti minyak, pelarut, bahan kimia, cat, dan pupuk.
Spesifikasi Produk
Maximum Flow Rate:
- Continuous rating with standard trim: 420 USGPM, 1,600 L/min
- Intermittent rating with standard trim: 500 USGPM, 1,900 L/min
- Continuous/intermittent rating with all iron or LPG trim: 315 USGPM, 1,200 L/min
Minimum Flow Rate (Typical Performance):
- Linearity ±0.15%: 80 USGPM (303 L/min)
- Linearity ±0.25%: 50 USGPM (190 L/min)
- Linearity ±0.50%: 40 USGPM (150 L/min)
Repeatability:
- ±0.02%
Viscosity:
- Standard: 400 mPa•s (2,000 SSU) maximum
- Optional: 2 Pa•s (10,000 SSU) maximum, specify "High Viscosity Meter Clearances"
Temperature:
- Standard meter clearances (Buna-N/PTFE): -20 °F to 150 °F (-29 °C to 65 °C)
- High temperature meter clearances (Buna-N/PTFE): -20 °F to 200 °F (-29 °C to 93 °C)
- All iron trim (PTFE): -20 °F to 400 °F (-29 °C to 205 °C)
Maximum Working Pressure:
- Model E3-S3 (Flange 150): 285 PSI / 1,965 kPa
- Model E3-S6 (Flange 300): 740 PSI / 5,102 kPa
- Model E3-S7 (Flange 600): 1,480 PSI / 10,204 kPa
- Model E3-S8 (Flange 900): 2,220 PSI / 15,306 kPa
